CKX41/CKX31 - Nieuwe mogelijkheden voor routineonderzoeken
Innovatieve UIS2-lenzen voor briljante scherpte bij het onderzoeken van cellen
Met de microscopen uit de CKX-serie wordt het onderzoek van cellen sneller en eenvoudiger dan ooit. Ze zijn efficiënt, eenvoudig te bedienen, vereisen slechts minimale optische aanpassingen en leveren de best mogelijke observaties met een hoog contrast. Bijzonder praktisch is de kantelbare observatietubus, waardoor de gebruiker zelfs staand kan werken. Bovendien kan dit compacte model direct naast broedkasten en in steriele veiligheidskabinetten worden geïnstalleerd. Dit verhoogt de veiligheid en bespaart tijd, omdat de monsters niet apart hoeven te worden vervoerd voor onderzoek. De modellen van de CKX-serie ondersteunen verschillende observatiemethoden en zijn nu in nog meer toepassingsgebieden inzetbaar. CKX: ontworpen voor sneller, eenvoudiger en efficiënter routineonderzoek van cellen.
Ongeëvenaard: systeemgeïntegreerde UIS2-optiek
Het optische UIS2-systeem combineert een eenvoudige straalgang met de uitstekende afbeeldingsprestaties van een systeemgeïntegreerde tussenoptiek. Op deze manier wordt de best mogelijke beeldintensiteit gegarandeerd en wordt de hoogst mogelijke optische correctie bereikt. Dankzij deze eigenschappen levert de oneindig gecorrigeerde UIS2-optiek ongeëvenaarde resolutie- en contrastwaarden. Naast de verbeterde beeldkwaliteit is het gezichtsveld uitgebreid tot een maximaal gezichtsveldgetal van 22. Hierdoor kunnen verschillende observatiebuizen voor staande microscopen worden gebruikt (gepatenteerd, exclusief voor de CKX41).
Verbeterde beeldhelderheid vergemakkelijkt de observatie van verschillende stadia van celculturen
Dankzij de gerenommeerde Olympus UIS2-optiek onderscheidt de CKX-serie zich door een enorme verbetering van de beeldvlakheid met 10 tot 15% en haarscherpe en contrastrijke beelden tot aan de rand van het gezichtsveld.
Het gebruik van een voor de observatie van celculturen geoptimaliseerd UIS2-fasecontrast zorgt voor een hoger beeldcontrast
Speciale UIS2-fasecontrastelementen in de UIS2-lenzen optimaliseren het contrast in overeenstemming met het stadium van de celkweek. Het resultaat is dat de beelden een hoger contrast hebben in vergelijking met beelden die met conventionele systemen worden verkregen.
Speciale PHC-lenzen optimaliseren observaties aan de rand
(CPLN10XPH, CPLFLN10XPH, LCACHN20XPH)
De PHC-objectieven worden slechts in geringe mate beïnvloed door de oppervlaktespanning van de kweekvloeistof, die aan de rand van de celkweekbakken leidt tot een lagere scherpte en een zwak contrast. Een eenvoudigere observatie van cellen in 'multiwell'-schalen is slechts één van de vele voordelen. Samen met de verbeterde beeldvlakheid door het gebruik van de UIS2-optiek maakt deze eigenschap zelfs aan de rand van de celkweekhouder een haarscherpe en contrastrijke observatie van cellen mogelijk.
Oneindig gecorrigeerde UIS2-optiek
De innovatieve Olympus UIS2-optiek maximaliseert de voordelen van de oneindige correctie. Terwijl het licht in de beeldvormende straalgang door het objectief gaat, beweegt het in parallelle stralen door de buis. Deze worden door de in het systeem geïntegreerde buis lens (Telan-lens) zo gefocust dat een helder, aberratievrij tussenbeeld ontstaat. Accessoires kunnen eenvoudig tussen het objectief en de ingebouwde tubuslens in de observatiestraal worden geplaatst zonder de vergrotingsfactor van de totale vergroting te wijzigen. Extra correctielenzen zijn niet nodig. De UIS2-optiek levert een optimale beeldkwaliteit in elke configuratie.
Plaats het monster eenvoudig op de microscoop tafel en begin direct met de observatie – zonder optische aanpassingen.
Centraal vrij faseverschuivingselement voor snelle observaties zonder aanpassingen
Dankzij de voorgecentreerde fasecontrastschuif IX2-SLP is centrering niet telkens nodig na een wijziging van de objectiefvergroting. Ook de ringdiafragma hoeft niet te worden vervangen bij het wisselen van objectief, omdat deze is gestandaardiseerd voor 10-, 20- en 40-voudige vergrotingen. Met de CKX-serie zijn fasecontrastwaarnemingen snel en eenvoudig, optische aanpassingen zijn niet nodig. Routinetaken kunnen zo veel efficiënter worden uitgevoerd. Omdat bovendien de transmissiegraad van de fasecontrastelementen in de gebruikte objectieven op elkaar zijn afgestemd, blijft de helderheid ook bij verandering van de vergroting constant.
Binoculaire ergonomische buis voor observaties, zelfs in staande positie
Observaties van celcultuurstadia kunnen ergonomisch zittend en staand worden uitgevoerd. Hiervoor beschikt de ergonomische binoculaire buis over een kantelmechanisme met een instelhoek van 30 tot 60°. Het monster wordt uit de broedkast genomen en direct op de microscoop tafel onderzocht, indien gewenst ook staand. Na de zeer snelle onderzoek van de celculturen kunnen deze onmiddellijk weer in de broedkast worden teruggeplaatst. Met Olympus is het nieuwe motto voor routineonderzoeken nu: "Snelle observatie, snelle resultaten met maximale monsterveiligheid."
Het slanke, compacte model neemt weinig ruimte in beslag in het laboratorium
Dankzij het slanke, compacte ontwerp heeft de microscoop een geringe diepte, waardoor hij eenvoudig naast een incubator of in een steriele veiligheidswerkbank kan worden geïnstalleerd. Voor een snel en efficiënt onderzoek kunnen de monsters direct worden verwijderd en onmiddellijk op de microscoop tafel worden geplaatst.
Comfortabele observaties in de steriele veiligheidswerkbank
Dankzij de kantelbare binoculaire buis en het compacte ontwerp van de microscoop behoren ongemakkelijke houdingen, zoals voorover buigen over een steriele werkbank, tot het verleden. Kijk tijdens het werk door de buis en draai deze vervolgens eenvoudig omhoog. Zo kan de steriele veiligheidswerkbank eenvoudig worden geopend of gesloten. Een uiterst praktische methode die optimaal is aangepast aan de eisen in het laboratorium.
Reliefcontrastwaarnemingen
Hoge resolutie reliëfcontrast met NA's tot 0,45: dikke monsters, zoals eicellen, kunnen driedimensionaal worden geobserveerd. Zelfs wanneer de vergroting wordt gewijzigd, behoudt het reliëfcontrast van Olympus altijd dezelfde schaduwrichting. De reliëfcontrastschuif met 2 standen maakt gebruik van een gemeenschappelijke opening voor 20-voudige en 40-voudige vergrotingen, zodat snel kan worden geschakeld tussen 10-voudig/20-voudig en 10-voudig/40-voudig. Dezelfde functie maakt bovendien eenvoudige optische aanpassingen mogelijk: tijdens het centreren kan het contrast tegelijkertijd worden gevarieerd met behulp van de hendel.
Verticale installatie optimaliseert het werken met micromanipulators
Verticale installatie voorkomt dat de gebruiker tijdens het bedienen van de schuif of bij optische aanpassingen per ongeluk de micromanipulatoren raakt.
Fluorescentieobservaties
Naast blauwe en groene excitatie biedt dit systeem met de bekende UIS2-optiek optioneel ook UV-spectrale excitatie. Alle drie de excitatietypes kunnen tegelijkertijd snel en eenvoudig worden gewisseld. Afhankelijk van de behoefte kunnen ook andere UIS2-filters worden gebruikt. Hierdoor past het flexibele systeem zich optimaal aan de vele eisen van fluorescentieobservatie aan. Dankzij de nieuw ontwikkelde fluorescentiecondensor, die hoge UV-transmissiepercentages garandeert, kunnen met behulp van verschillende UIS2-fluorescentieobjectieven haarscherpe en hoge-resolutie fluorescentiebeelden worden verkregen.
mogelijk

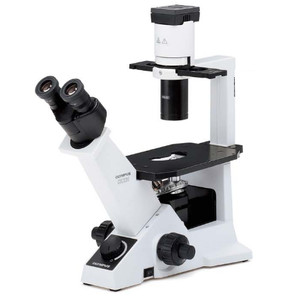

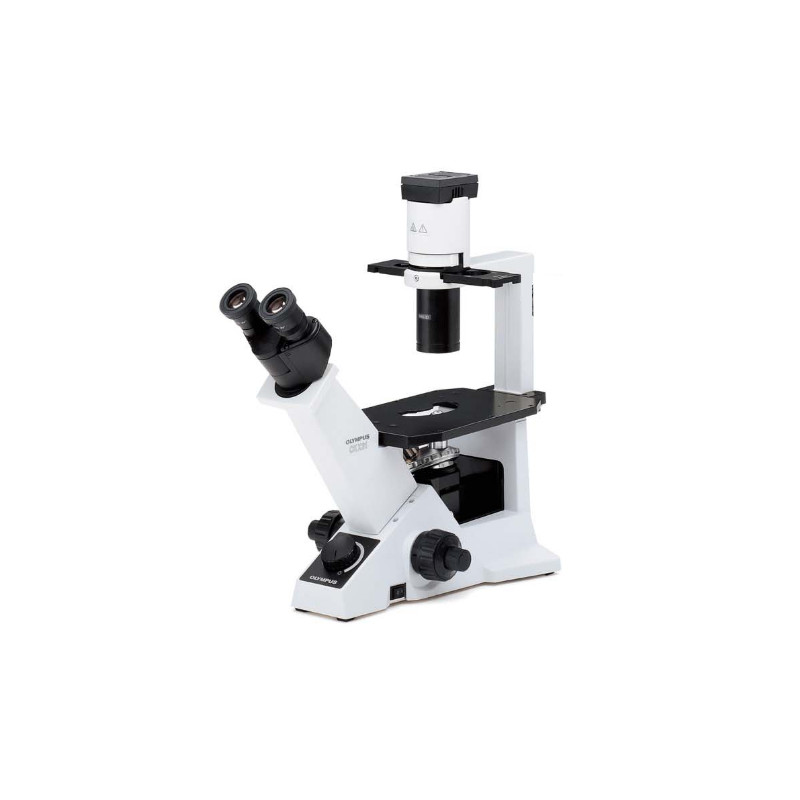

CKX31 brightfield, Hal, bino, 40x, 100x, 200x, 400x
Omgekeerd microscoopstatief voor UIS-optieken met vaste binoculaire buis, gezichtsveld 20:
- Oculairs: 2xWHB10x/20
- Grof- en fijnverstelling: coaxiaal
- Plantafel: 160x250 mm, houder voor petrischaaltjes Ø 35 mm
- Objectiefrevolver: 4-voudig
- Condensor: werkafstand (72 mm), NA 0,3
- Halogeenlampen: 2x6V30W
- Tafeluitbreidingsplaat: (CK2-SS)
- Daglichtfilter (45-LBD-IF)
- Lenzen: PLCN4x/0,1, PLCN10x/0,25, PLCN20x/0,4, PLCN40x/0,65
- Stofhoes, stroomkabels
