CKX41/CKX31 - Nuove possibilità per gli esami di routine
Innovativi obiettivi UIS2 per una nitidezza brillante nell'esame delle cellule
Con i microscopi della serie CKX, l'esame delle cellule è più veloce e semplice che mai. Sono efficienti, facili da usare, richiedono solo minime regolazioni ottiche e garantiscono osservazioni ottimali e ricche di contrasto. Particolarmente pratico è il tubo di osservazione inclinabile, che consente all'utente di lavorare anche in piedi. Inoltre, questo modello compatto può essere installato direttamente accanto alle incubatrici e nelle cabine di sicurezza sterili. Ciò aumenta la sicurezza e fa risparmiare tempo, poiché non è necessario trasportare i campioni per l'esame. I modelli della serie CKX supportano diversi metodi di osservazione e ora possono essere utilizzati in un numero ancora maggiore di applicazioni. CKX: progettato per un esame di routine delle cellule più rapido, semplice ed efficiente.
Imbattibile: ottica UIS2 integrata nel sistema
Il sistema ottico UIS2 combina un percorso ottico semplice con le eccellenti prestazioni di imaging di un'ottica intermedia integrata nel sistema. In questo modo si garantisce la migliore intensità dell'immagine possibile e si ottiene la massima correzione ottica. Grazie a queste caratteristiche, l'ottica UIS2 con correzione all'infinito offre valori di risoluzione e contrasto senza pari. Oltre alla migliore qualità dell'immagine, il campo visivo è stato ampliato fino a un numero massimo di 22. Ciò consente di utilizzare diversi tubi di osservazione specifici per microscopi diritti (brevettati, esclusivamente per il CKX41).
La maggiore nitidezza dell'immagine facilita l'osservazione delle diverse fasi della coltura cellulare
Grazie alla rinomata ottica UIS2 di Olympus, la serie CKX si distingue per un notevole miglioramento della planarità dell'immagine del 10-15% e per immagini nitide e ricche di contrasto fino ai bordi del campo visivo.
L'uso di un contrasto di fase UIS2 ottimizzato per l'osservazione di colture cellulari garantisce un maggiore contrasto dell'immagine
Gli speciali elementi di contrasto di fase UIS2 negli obiettivi UIS2 ottimizzano il contrasto in base allo stadio della coltura cellulare. Il risultato sono immagini che si distinguono per un contrasto più elevato rispetto alle immagini ottenute con i sistemi convenzionali.
Speciali obiettivi PHC ottimizzano le osservazioni ai margini
(CPLN10XPH, CPLFLN10XPH, LCACHN20XPH)
Gli obiettivi PHC sono solo leggermente influenzati dalla tensione superficiale del liquido di coltura, che ai bordi dei contenitori per colture cellulari comporta una minore nitidezza e un contrasto debole. Una più facile osservazione delle cellule in piastre "multiwell" è solo uno dei numerosi vantaggi. Insieme alla migliore planarità dell'immagine ottenuta grazie all'uso dell'ottica UIS2, questa caratteristica consente un'osservazione nitida e contrastata delle cellule anche ai bordi del contenitore di coltura cellulare.
Ottica UIS2 con correzione all'infinito
L'innovativa ottica UIS2 di Olympus massimizza i vantaggi della correzione all'infinito. Mentre la luce attraversa l'obiettivo nel percorso ottico che genera l'immagine, si muove in raggi paralleli attraverso il tubo. Questi vengono messi a fuoco dalla lente del tubo integrata nel sistema (lente Telan) in modo da creare un'immagine intermedia nitida e priva di aberrazioni. Gli accessori possono essere inseriti senza problemi tra l'obiettivo e la lente del tubo integrata nel percorso ottico di osservazione, senza modificare il fattore di ingrandimento complessivo. Non sono necessarie lenti di correzione aggiuntive. L'ottica UIS2 offre una qualità dell'immagine ottimale in qualsiasi configurazione.
È sufficiente posizionare il campione sul tavolino traslatore microscopio e iniziare immediatamente l'osservazione, senza alcuna regolazione ottica.
Contrasto di fase senza centraggio per osservazioni rapide e senza regolazioni
Grazie al cursore di contrasto di fase precentrato IX2-SLP, non è necessario centrare ogni volta dopo aver modificato l'ingrandimento dell'obiettivo. Anche il diaframma ad anello non deve essere sostituito quando si cambia l'obiettivo, poiché è standardizzato per ingrandimenti di 10x, 20x e 40x. Con la serie CKX, le osservazioni con contrasto di fase sono rapide e semplici, senza necessità di regolazioni ottiche. Le attività di routine possono così essere eseguite in modo molto più efficiente. Poiché inoltre i tassi di trasmissione degli elementi di contrasto di fase sono coordinati negli obiettivi utilizzati, la luminosità rimane costante anche al variare dell'ingrandimento.
Tubo ergonomico binoculare per osservazioni anche in posizione eretta
Le osservazioni degli stadi di coltura cellulare possono essere effettuate in modo ergonomico sia da seduti che in piedi. A tale scopo, il tubo ergonomico binoculare è dotato di un meccanismo di inclinazione con un angolo di regolazione da 30 a 60°. Il campione viene prelevato dall'incubatore e esaminato direttamente sul tavolino traslatore microscopio, se lo si desidera anche in piedi. Dopo l'esame molto rapido delle colture cellulari, queste possono essere immediatamente riposte nell'incubatore. Con Olympus, il nuovo motto per gli esami di routine è ora: "Osservazione rapida, risultati rapidi con la massima sicurezza dei campioni".
Il modello snello e compatto richiede poco spazio in laboratorio
Grazie al design snello e compatto, il microscopio ha una profondità ridotta, che consente di installarlo facilmente accanto a un incubatore o in una cappa di sicurezza sterile. Per un'analisi rapida ed efficiente, i campioni possono essere prelevati direttamente e posizionati immediatamente sul tavolino traslatore microscopio.
Osservazioni confortevoli nella cappa di sicurezza sterile
Grazie al tubo binoculare inclinabile e al design compatto del microscopio, le posture scomode, come chinarsi su un banco sterile, appartengono al passato. Osservate attraverso il tubo mentre lavorate e poi ruotatelo semplicemente verso l'alto. In questo modo è possibile aprire o chiudere facilmente il banco di sicurezza sterile. Un metodo estremamente pratico che si adatta perfettamente alle esigenze del laboratorio.
Osservazioni con contrasto di rilievo
Contrasto di rilievo ad alta risoluzione con NA fino a 0,45: i campioni spessi, come ad esempio gli ovuli, possono essere osservati in tre dimensioni. Anche quando si modifica l'ingrandimento, il contrasto di rilievo di Olympus mantiene sempre la stessa direzione dell'ombra. Il cursore di contrasto in rilievo a 2 posizioni utilizza un'apertura comune per ingrandimenti 20x e 40x, consentendo di passare rapidamente da 10x/20x a 10x/40x. La stessa caratteristica consente inoltre di effettuare semplici regolazioni ottiche: durante la centratura, è possibile variare contemporaneamente il contrasto utilizzando la leva.
L'installazione verticale ottimizza il lavoro con i micromanipolatori
L'installazione verticale impedisce all'utente di toccare accidentalmente i micromanipolatori durante l'azionamento del cursore o durante le regolazioni ottiche.
Osservazioni fluorescenti
Oltre all'eccitazione blu e verde, questo sistema offre anche l'eccitazione spettrale UV con la nota ottica UIS2. Tutti e 3 i tipi di eccitazione possono essere utilizzati contemporaneamente con un cambio rapido e semplice. A seconda delle esigenze, è possibile utilizzare anche altri filtri UIS2. In questo modo, il sistema flessibile si adatta in modo ottimale alle molteplici esigenze dell'osservazione a fluorescenza. Grazie al condensatore a fluorescenza di nuova concezione, che garantisce elevati tassi di trasmissione UV, è possibile ottenere immagini a fluorescenza nitide e ad alta risoluzione con l'ausilio di diversi obiettivi a fluorescenza UIS2.
.

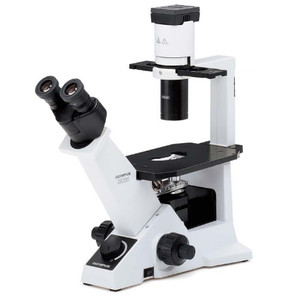

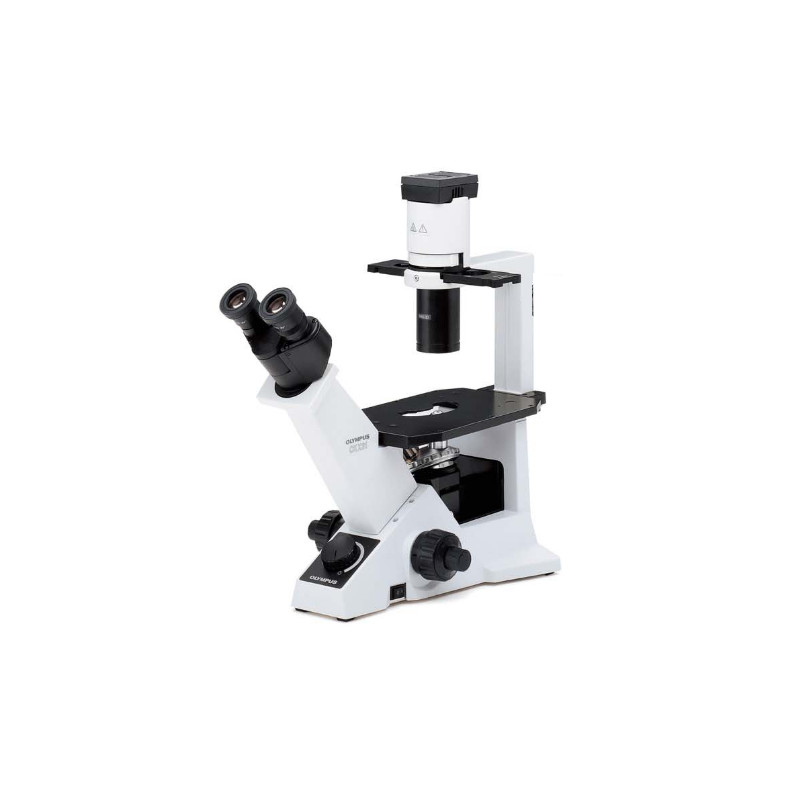

CKX31 campo chiaro, alogeno, binoculare, 40x, 100x, 200x, 400x
Stativo per microscopio inverso per ottiche UIS con tubo binoculare fisso, campo visivo 20:
- Oculari: 2xWHB10x/20
- Messa a fuocogrossolana e fine: coassiale
- Tavolino: 160x250 mm, supporto per capsule di Petri Ø 35 mm
- Revolver portaobiettivi: quadruplo
- Condensatore: distanza di lavoro (72 mm), NA 0,3
- Lampade alogene: 2x6V30W
- Piastra di espansione del tavolo: (CK2-SS)
- Filtro luce diurna (45-LBD-IF)
- Obiettivi: PLCN4x/0,1, PLCN10x/0,25, PLCN20x/0,4, PLCN40x/0,65
- Coperchio antipolvere, cavi di alimentazione
