CKX41/CKX31: nuevas posibilidades para los exámenes rutinarios
Innovadores objetivos UIS2 para una nitidez brillante en el examen de células
Con los microscopios de la serie CKX, el examen de células es más rápido y sencillo que nunca. Son eficientes, fáciles de manejar, requieren un ajuste óptico mínimo y ofrecen observaciones óptimas y con gran contraste. El tubo de observación inclinable es especialmente práctico, ya que permite trabajar incluso de pie. Además, este modelo compacto se puede instalar directamente junto a incubadoras y en cabinas de seguridad estériles. Esto aumenta la seguridad y ahorra tiempo, ya que no es necesario transportar las muestras para su examen. Los modelos de la serie CKX admiten diferentes métodos de observación y ahora se pueden utilizar en aún más áreas de aplicación. CKX: diseñados para un examen rutinario de células más rápido, sencillo y eficiente.
Insuperable: óptica UIS2 integrada en el sistema
El sistema óptico UIS2 combina un recorrido óptico sencillo con el excelente rendimiento de imagen de una óptica intermedia integrada en el sistema. De este modo, se garantiza la mejor intensidad de imagen posible y se consigue la máxima corrección óptica. Gracias a estas características, la óptica UIS2 con corrección infinita ofrece valores de resolución y contraste inigualables. Además de la calidad de imagen mejorada, el campo de visión se ha ampliado a un número máximo de 22. De este modo, se pueden utilizar diferentes tubos de observación diseñados para microscopios verticales (patentado, exclusivamente para el CKX41).
La claridad mejorada de la imagen facilita la observación de diferentes estadios de cultivo celular
Gracias a la reconocida óptica UIS2 de Olympus, la serie CKX se caracteriza por una enorme mejora de la planitud de la imagen de entre un 10 y un 15 %, así como por imágenes nítidas y contrastadas hasta el borde del campo de visión.
El uso de un contraste de fases UIS2 optimizado para la observación de cultivos celulares proporciona un mayor contraste de imagen
Los elementos especiales de contraste de fase UIS2 de los objetivos UIS2 optimizan el contraste según la fase del cultivo celular. El resultado son imágenes con un mayor contraste en comparación con las obtenidas con sistemas convencionales.
Los objetivos PHC especiales optimizan las observaciones en los bordes
(CPLN10XPH, CPLFLN10XPH, LCACHN20XPH)
Los objetivos PHC solo se ven ligeramente afectados por la tensión superficial del líquido de cultivo, que provoca una menor nitidez y un contraste débil en los bordes de los recipientes de cultivo celular. Una observación más sencilla de las células en placas «multipocillo» es solo una de las muchas ventajas. Junto con la mejora de la planaridad de la imagen gracias al uso de la óptica UIS2, esta característica permite una observación nítida y contrastada de las células incluso en el borde del recipiente de cultivo celular.
Óptica UIS2 con corrección infinita
La innovadora óptica UIS2 de Olympus maximiza las ventajas de la corrección infinita. Mientras la luz atraviesa el objetivo en el haz de formación de la imagen, se mueve en rayos paralelos a través del tubo. Estos se enfocan mediante la lente del tubo integrada en el sistema (lente Telan) de tal manera que se crea una imagen intermedia nítida y sin aberraciones. Los accesorios se pueden insertar fácilmente entre el objetivo y la lente del tubo integrada en el haz de observación sin alterar el factor de aumento total. No se necesitan lentes de corrección adicionales. La óptica UIS2 ofrece una calidad de imagen óptima en cualquier configuración.
Simplemente coloque la muestra en la platina del microscopio y comience inmediatamente con la observación, sin necesidad de ajustes ópticos.
Contraste de fase sin centrado para observaciones rápidas y sin ajustes
Gracias al desplazador de contraste de fase precentrado IX2-SLP, no es necesario centrar cada vez que se cambia el aumento del objetivo. Tampoco es necesario cambiar el anillo de diafragma al cambiar el objetivo, ya que está estandarizado para aumentos de 10, 20 y 40. Con la serie CKX, las observaciones con contraste de fase son rápidas y sencillas, sin necesidad de ajustes ópticos. De este modo, las tareas rutinarias se pueden realizar con mucha más eficiencia. Además, como las tasas de transmisión de los elementos de contraste de fase están coordinadas en los objetivos utilizados, la luminosidad permanece constante incluso cuando se cambia el aumento.
Tubo ergonómico binocular para observaciones incluso de pie
Las observaciones de los estadios de cultivo celular pueden realizarse de forma ergonómica, tanto sentado como de pie. Para ello, el tubo ergonómico binocular dispone de un mecanismo de inclinación con un ángulo de ajuste de 30 a 60°. La muestra se extrae de la incubadora y se examina directamente en la platina del microscopio, si se desea, también de pie. Tras el rápido examen de los cultivos celulares, estos pueden volver a colocarse inmediatamente en la incubadora. Con Olympus, la nueva consigna para los exámenes rutinarios es ahora: «Observación rápida, resultados rápidos con la máxima seguridad de las muestras».
El modelo delgado y compacto ocupa muy poco espacio en el laboratorio
Gracias a su diseño delgado y compacto, el microscopio tiene una profundidad reducida, lo que permite instalarlo fácilmente junto a una incubadora o en una cabina de seguridad estéril. Para un examen rápido y eficiente, las muestras se pueden extraer directamente y colocarse inmediatamente en la platina del microscopio.
Observaciones cómodas en la cabina de seguridad estéril
Gracias al tubo binocular inclinable y al diseño compacto del microscopio, las posturas incómodas, como agacharse sobre una mesa de trabajo estéril, son cosa del pasado. Observen a través del tubo mientras trabajan y, a continuación, simplemente gírenlo hacia arriba. De este modo, la mesa de seguridad estéril se puede abrir y cerrar fácilmente. Un método extremadamente práctico que se adapta perfectamente a las necesidades del laboratorio.
Observaciones con contraste de relieve
Contraste de relieve de alta resolución con NA de hasta 0,45: las muestras gruesas, como los óvulos, se pueden observar en tres dimensiones. Incluso cuando se cambia el aumento, el contraste de relieve de Olympus siempre mantiene la misma dirección de la sombra. El control deslizante de contraste de relieve con 2 posiciones utiliza una apertura común para aumentos de 20x y 40x, lo que permite cambiar rápidamente entre 10x/20x y 10x/40x. Esta misma característica también facilita los ajustes ópticos: durante el centrado, el contraste se puede variar simultáneamente con la palanca.
La instalación vertical optimiza el trabajo con micromanipuladores
La instalación vertical evita que el usuario toque accidentalmente los micromanipuladores al accionar la palanca o realizar ajustes ópticos.
Observaciones fluorescentes
Además de la excitación azul y verde, este sistema ofrece opcionalmente excitación espectral UV con la conocida óptica UIS2. Los tres tipos de excitación se pueden utilizar simultáneamente de forma rápida y sencilla. Según las necesidades, también se pueden utilizar otros filtros UIS2. De este modo, el flexible sistema se adapta de forma óptima a la gran variedad de requisitos de la observación por fluorescencia. Gracias al condensador de fluorescencia de nuevo desarrollo, que garantiza altas tasas de transmisión UV, se pueden obtener imágenes fluorescentes nítidas y de alta resolución con la ayuda de diferentes objetivos de fluorescencia UIS2.
.

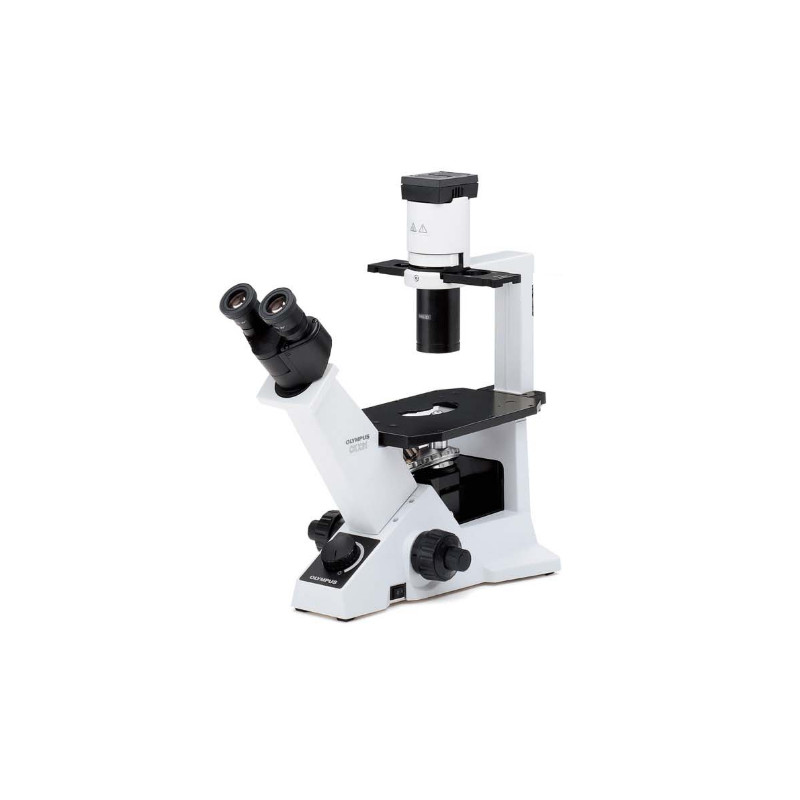

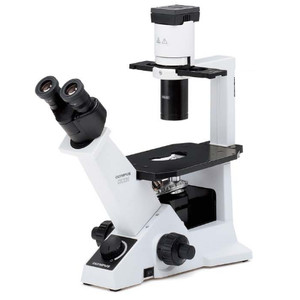

CKX31 Campo claro, Hal, bino, 40x, 100x, 200x, 400x
Soporte de microscopio invertido para ópticas UIS con tubo binocular fijo. Número de campos de visión: 20.
- Oculares: 2xWHB10x/20
- Mando grueso y fino: coaxial
- Plataforma: 160x250 mm, soporte para placas de Petri de Ø 35 mm
- Revolucionador de objetivos: cuádruple
- Condensador: distancia de trabajo (72 mm), NA 0,3
- Lámparas halógenas: 2x6V30W
- Placa de ampliación de la mesa: (CK2-SS)
- Filtro de luz diurna (45-LBD-IF)
- Objetivos: PLCN4x/0,1, PLCN10x/0,25, PLCN20x/0,4, PLCN40x/0,65
- Guardapolvo, cables de alimentación
