CKX41/CKX31 - De nouvelles possibilités pour les examens de routine
Objectifs UIS2 innovants pour une netteté exceptionnelle lors de l'examen des cellules
Avec les microscopes de la série CKX, l'examen des cellules est plus rapide et plus facile que jamais. Ils sont efficaces, faciles à utiliser, ne nécessitent que des réglages optiques minimaux et offrent des observations optimales et contrastées. Le tube d'observation inclinable est particulièrement pratique, car il permet à l'utilisateur de travailler même en position debout. De plus, ce modèle compact peut être installé directement à côté d'incubateurs et dans des hottes de sécurité stériles. Cela augmente la sécurité et permet de gagner du temps, car les échantillons n'ont pas besoin d'être transportés pour être examinés. Les modèles de la série CKX prennent en charge différentes méthodes d'observation et peuvent désormais être utilisés dans un nombre encore plus grand de domaines d'application. CKX : conçu pour un examen de routine plus rapide, plus simple et plus efficace des cellules.
Inégalé : optique UIS2 intégrée au système
Le système optique UIS2 combine un trajet optique simple avec les excellentes performances d'imagerie d'une optique intermédiaire intégrée au système. Cela garantit la meilleure intensité d'image possible et la correction optique la plus élevée possible. Grâce à ces caractéristiques, l'optique UIS2 corrigée à l'infini offre des valeurs de résolution et de contraste inégalées. Outre l'amélioration de la qualité de l'image, le champ de vision a été étendu à un nombre maximal de 22. Il est ainsi possible d'utiliser différents tubes d'observation destinés aux microscopes droits (breveté, exclusivement pour le CKX41).
Une clarté d'image améliorée facilite l'observation des différents stades de culture cellulaire
Grâce à l'optique UIS2 renommée d'Olympus, la série CKX se distingue par une amélioration considérable de la planéité de l'image de 10 à 15 % ainsi que par des images nettes et contrastées jusqu'aux bords du champ de vision.
L'utilisation d'un contraste de phases UIS2 optimisé pour l'observation des cultures cellulaires offre un contraste d'image plus élevé
Des éléments de contraste de phase UIS2 spéciaux intégrés aux objectifs UIS2 optimisent le contraste en fonction du stade de la culture cellulaire. Il en résulte des images qui se distinguent par un contraste plus élevé par rapport aux images obtenues avec des systèmes conventionnels.
Des objectifs PHC spéciaux optimisent les observations en périphérie
(CPLN10XPH, CPLFLN10XPH, LCACHN20XPH)
Les objectifs PHC ne sont que très peu influencés par la tension superficielle du liquide de culture, qui entraîne une netteté réduite et un faible contraste au bord des récipients de culture cellulaire. L'observation plus facile des cellules dans les boîtes « multi-puits » n'est qu'un avantage parmi tant d'autres. Associée à l'amélioration de la planéité de l'image grâce à l'utilisation de l'optique UIS2, cette caractéristique permet une observation nette et contrastée des cellules, même au bord du récipient de culture cellulaire.
Optique UIS2 à correction infinie
L'optique innovante UIS2 d'Olympus maximise les avantages de la correction à l'infini. Lorsque la lumière traverse l'objectif dans le faisceau de formation d'image, elle se déplace en rayons parallèles à travers le tube. Ceux-ci sont focalisés par la lentille tubulaire intégrée au système (lentille Telan) de manière à former une image intermédiaire nette et sans aberration. Les accessoires peuvent être facilement insérés entre l'objectif et la lentille tubulaire intégrée dans le faisceau d'observation sans modifier le facteur d'agrandissement global. Aucune lentille de correction supplémentaire n'est nécessaire. L'optique UIS2 offre une qualité d'image optimale dans toutes les configurations.
Il suffit de placer l'échantillon sur la platine et de commencer immédiatement l'observation, sans aucun réglage optique.
Commande de contraste de phase sans centrage pour des observations rapides et sans réglage
Grâce au coulisseau de contraste de phase précentré IX2-SLP, il n'est pas nécessaire de procéder à un centrage à chaque fois que le grossissement de l'objectif est modifié. Il n'est pas non plus nécessaire de remplacer le diaphragme annulaire lors du changement d'objectif, car il est standardisé pour des grossissements de 10x, 20x et 40x. Avec la série CKX, les observations en contraste de phase sont rapides et faciles, les réglages optiques sont superflus. Les tâches de routine peuvent ainsi être effectuées beaucoup plus efficacement. De plus, comme les taux de transmission des éléments de contraste de phase sont adaptés aux objectifs utilisés, la luminosité reste constante même en cas de modification du grossissement.
Tube ergonomique binoculaire pour des observations même en position debout
Les observations des stades de culture cellulaire peuvent être effectuées de manière ergonomique en position assise ou debout. À cet effet, le tube ergonomique binoculaire dispose d'un mécanisme d'inclinaison avec un angle de réglage de 30 à 60°. L'échantillon est prélevé de l'incubateur et examiné directement sur la platine, en position debout si nécessaire. Après cet examen très rapide, les cultures cellulaires peuvent être immédiatement replacées dans l'incubateur. Avec Olympus, la nouvelle devise pour les examens de routine est désormais : « Observation rapide, résultats rapides avec une sécurité maximale des échantillons ».
Ce modèle compact et élégant ne prend que peu de place dans le laboratoire.
Grâce à sa conception compacte et élégante, le microscope est peu profond, ce qui permet de l'installer facilement à côté d'une étuve ou dans une hotte de sécurité stérile. Pour un examen rapide et efficace, les échantillons peuvent ainsi être prélevés directement et placés immédiatement sur la platine du microscope.
Observations confortables dans l'enceinte de sécurité stérile
Grâce au tube binoculaire inclinable et à la conception compacte du microscope, les postures inconfortables, telles que se pencher sur une paillasse stérile, appartiennent désormais au passé. Observez à travers le tube pendant que vous travaillez, puis relevez-le simplement. La paillasse de sécurité stérile peut ainsi être ouverte ou fermée facilement. Une méthode extrêmement pratique qui s'adapte parfaitement aux exigences du laboratoire.
Observations avec contraste de relief
Contraste de relief haute résolution avec des NA jusqu'à 0,45 : les échantillons épais, tels que les ovules, peuvent être observés en trois dimensions. Même lorsque le grossissement est modifié, le contraste de relief Olympus conserve toujours la même direction des ombres. Le curseur de contraste en relief à 2 positions utilise une ouverture commune pour les grossissements 20x et 40x, ce qui permet de passer rapidement de 10x/20x à 10x/40x. Cette même caractéristique facilite également les réglages optiques : pendant le centrage, le contraste peut être modifié simultanément à l'aide du levier.
L'installation verticale optimise le travail avec les micromanipulateurs
Une installation verticale empêche l'utilisateur de toucher accidentellement les micromanipulateurs lors de l'actionnement du curseur ou lors des réglages optiques.
Observations par fluorescence
Outre l'excitation bleue et verte, ce système offre également en option une excitation spectrale UV avec l'optique UIS2 bien connue. Les 3 types d'excitation peuvent être utilisés simultanément, rapidement et facilement. D'autres filtres UIS2 peuvent également être utilisés selon les besoins. Ce système flexible s'adapte ainsi de manière optimale à la multitude d'exigences de l'observation par fluorescence. Grâce au condenseur de fluorescence nouvellement développé, qui garantit des taux de transmission UV élevés, il est possible d'obtenir des images fluorescentes d'une netteté et d'une résolution exceptionnelles à l'aide de différents objectifs de fluorescence UIS2.
.

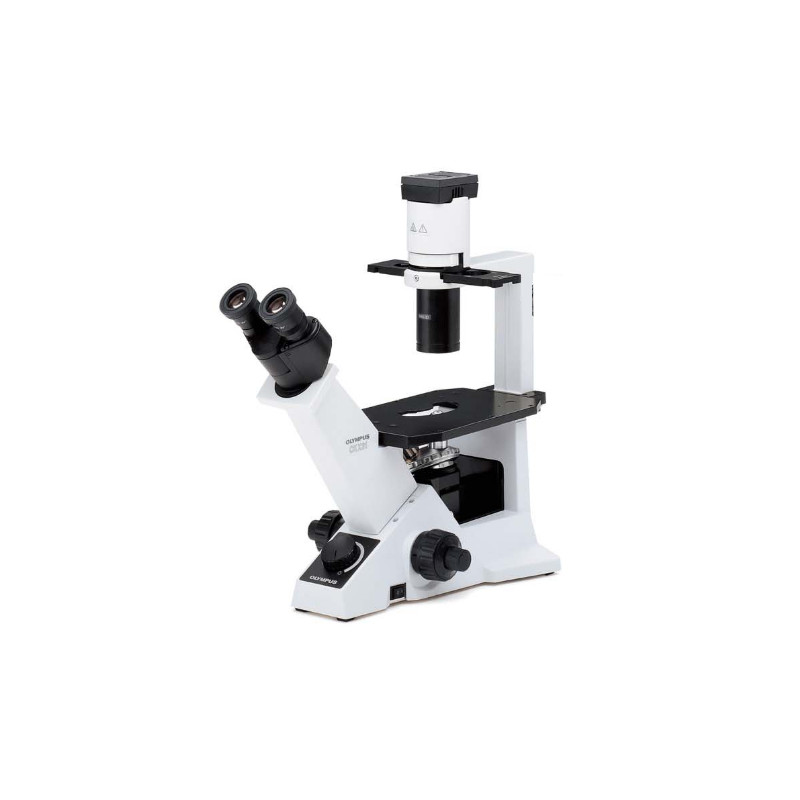

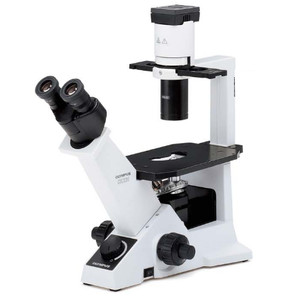

CKX31 champ clair, Hal, bino, 40x, 100x, 200x, 400x
Statif de microscope inversé pour optiques UIS avec tube binoculaire fixe, champ de vision 20 :
- Oculaires : 2xWHB10x/20
- Mise au point grossière et fine : coaxiale
- Platine : 160 x 250 mm, support pour boîtes de Petri Ø 35 mm
- Revolver porte-objectifs : quadruple
- Condenseur : distance de travail (72 mm), NA 0,3
- Lampes halogènes : 2x6V30W
- Plateau d'extension : (CK2-SS)
- Filtre lumière du jour (45-LBD-IF)
- Objectifs : PLCN4x/0,1, PLCN10x/0,25, PLCN20x/0,4, PLCN40x/0,65
- Housse de protection, câbles d'alimentation
