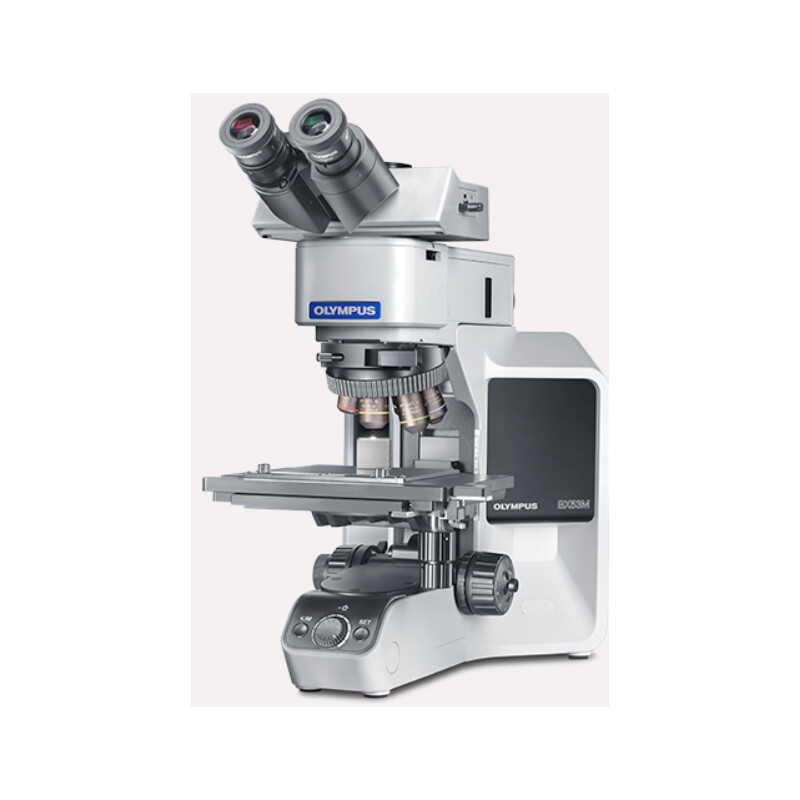

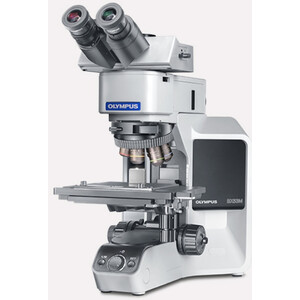

BX53M-Luce incidente per campo chiaro
Specifiche
- Sistema ottico: correzione infinita
- Treppiede: luce incidente
- Messa a fuoco: corsa: 25 mm, 100 µm per giro, divisione minima: 1 µm, con fermo superiore e regolazione della coppia per la messa a fuoco rapida
- Altezza massima dell'oggetto: 65 mm (senza distanziale), 105 mm (con distanziale BX3M-ARMAD)
- Tubo di osservazione: ampio campo visivo (F.N,22), invertito: binoculare con tubo per fotocamera
- Illuminazione: LED a luce bianca
- Revolver portaobiettivi per campo chiaro: quintuplo
- Oculari: 10x/22 regolazione diottrica su un lato
- Tavolo (X x Y) 76 mm × 52 mm Tavolo coassiale con comando sul lato sinistro con regolazione della coppia
- Peso: circa 15,8 kg (stativo del microscopio 7,4 kg)
Moduli inclusi nella fornitura:
- Treppiede BX53MRF-S-1-3
- Tubo trinoculare U-TR30-2-2
- Oculare WHN10X-1-8
- Oculari WHN10X-H-1-8
- Condensatore a luce riflessa U-KMAS
- Sorgente luminosa BX3M-LEDR
- Revolver portaobiettivi U-5RE-2
- Tavola a croce U-SVRM Trasmissione diritta
- Piastra inseribile per tavolino U-MSSP
- Cavo di collegamento UYCP
Gli obiettivi possono essere ordinati separatamente, non sono inclusi nella fornitura.
Scegliete gli accessori preferiti per questo modello: Obiettivi MPLFLN
Microscopi moderni e semplici da utilizzare
Con il suo concetto modulare, la serie BX3M offre versatilità per un'ampia gamma di applicazioni nell'industria e nella ricerca sui materiali. Grazie alla migliore integrazione nel software OLYMPUS Stream, i microscopi BX53M consentono flussi di lavoro senza intoppi nelle applicazioni microscopiche standard e nell'imaging digitale, dall'esame alla creazione di report.
Utilizzare procedure note in modo semplice:
Sorgente luminosa semplice
La sorgente luminosa riduce al minimo le operazioni complesse che di solito devono essere eseguite quando si lavora con un microscopio. Il pulsante di regolazione sulla parte anteriore del condensatore consente di selezionare comodamente il metodo di microscopia. L'utente può passare rapidamente dalle procedure più comuni della microscopia a luce riflessa, dalla microscopia in campo chiaro a quella in campo scuro o polarizzata, per poter utilizzare in modo semplice diversi tipi di analisi. Inoltre, la microscopia polarizzata può essere regolata ruotando l'analizzatore.
Comandi intuitivi del microscopio:
Facile regolazione del diaframma del campo luminoso e del diaframma di apertura
La corretta regolazione del diaframma del campo luminoso e del diaframma di apertura garantisce un buon contrasto dell'immagine e il pieno utilizzo dell'apertura numerica dell'obiettivo. La Legend guida l'utente attraverso le impostazioni corrette per la rispettiva procedura di microscopia e l'obiettivo utilizzato.
Messa a fuoco rapida
La scala di messa a fuoco sul cavalletto facilita una rapida messa a fuoco. Gli utenti possono effettuare una messa a fuoco approssimativa senza guardare l'oggetto attraverso un oculare, risparmiando così tempo durante l'esame di oggetti di diverse altezze.
Funzionamento leggero ed ergonomico
L'ergonomia è di fondamentale importanza per tutti gli utenti. Sia che un utente utilizzi solo il microscopio o che lo utilizzi insieme al software di analisi delle immagini OLYMPS Stream, in entrambi i casi beneficerà dei comandi manuali ergonomici che indicano chiaramente la posizione dell'hardware. I comandi manuali ergonomici consentono all'utente di concentrarsi sul campione e sul suo esame.
Per un'illuminazione uniforme:
Gestione dell'intensità luminosa
Durante la configurazione iniziale, l'intensità dell'illuminazione può essere regolata in modo da corrispondere alla configurazione hardware della sorgente luminosa codificata e/o del revolver codificato.
Ripristino delle impostazioni del microscopio:
Hardware codificato
Le funzioni codificate integrano le impostazioni di sistema del microscopio BX53M nel software di analisi delle immagini OLYMPUS Stream. Il software registra automaticamente il metodo di microscopia, l'intensità dell'illuminazione e l'ingrandimento insieme alle immagini corrispondenti. Ciò consente all'utente di eseguire sempre le ispezioni con le stesse impostazioni di microscopia, migliorando l'affidabilità dei risultati.
Temperatura di colore costante:
LED bianchi ad alta luminosità come fonte di luce
Il microscopio BX53M funziona con sorgenti luminose a LED bianchi ad alta luminosità sia per la luce incidente che per la luce trasmessa. Il LED garantisce una temperatura di colore costante, indipendentemente dalla luminosità. I LED a lunga durata garantiscono un'illuminazione efficiente e sono ideali per applicazioni di ispezione nella ricerca sui materiali.
Sistema ottico: Sistema ottico UIS2 (correzione infinita)
Messa a fuoco e corsa: 25 mm
Messa a fuoco fine: 100 µm per giro
Divisione minima: 1 µm Con battuta superiore e regolazione della coppia per la regolazione grossolana
Altezza massima dell'oggetto: Luce incidente: 65 mm (senza distanziale), 105 mm (con BX3M-ARMAD) Luce incidente/luce trasmessa: 35 mm (senza distanziale), 75 mm (con BX3M-ARMAD)
Oculari: 10x/22
Iluminazione: luce incidente: LED a luce bianca, HF/DF/DIC/POL/MIX diaframma di campo, diaframma di apertura (con meccanismo di centraggio), blocco HF/DF
Luce trasmessa: codificata, LED a luce bianca, diaframma di campo HF/DF/DIC/POL/MIX, diaframma di apertura (con meccanismo di centraggio), blocco HF/DF
Revolver per campo chiaro: 5 posizioni
Revolver portaobiettivi per HF, DF, MIX: 6 posizioni
Condensatore ampia distanza di lavoro
Tavola (X x Y): 76 mm × 52 mm
Obiettivi non inclusi.
Funzionale
Il BX53M supporta i metodi ben noti della microscopia convenzionale, come il campo chiaro, il campo scuro, la luce polarizzata e il contrasto di interferenza differenziale. Nello sviluppo di nuovi materiali, molte delle difficoltà incontrate con i metodi standard nel rilevare i difetti possono essere risolte da moderne tecniche di microscopia che consentono test più accurati e affidabili. Le nuove tecniche di illuminazione e le opzioni di acquisizione delle immagini con il software di analisi delle immagini Olympus Stream offrono agli utenti più scelte per analizzare i loro campioni e documentare i risultati.
- L'invisibile diventa visibile
- Immagini nitide dell'intero oggetto
- Facile regolazione del palcoscenico per l'immagine panoramica
- Visualizzazione di aree chiare e scure
- Personalizzabile in base alle preferenze di microscopia e analisi.
- Progettato per un'ampia gamma di campioni
