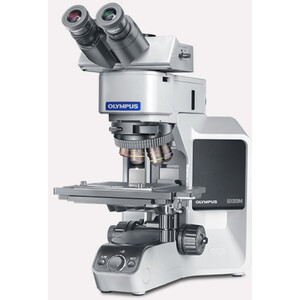

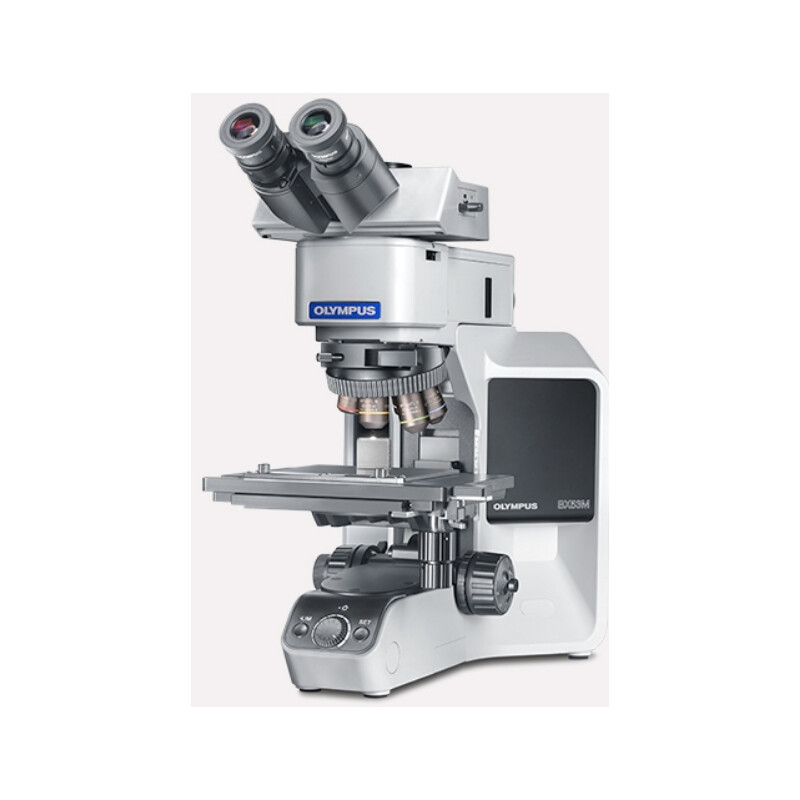

BX53M-Lumière incidente pour champ clair
Spécifications
- Système optique : correction infinie
- Pieds &supports : éclairage incident
- Foyer : course : 25 mm, 100 µm par tour, graduation minimale : 1 µm, avec butée supérieure et réglage du couple pour la mise au point rapide
- Hauteur max. de l'objet : 65 mm (sans entretoise), 105 mm (avec entretoise BX3M-ARMAD)
- Tube d'observation : large champ de vision (F.N,22), inversé : binoculaire avec tube caméra
- Éclairage : LED à lumière blanche
- Tourelle d'objectifs pour champ clair: quintuple
- Oculaire : 10x/22 réglage dioptrique d'un côté
- Table (X x Y) 76 mm × 52 mm Table coaxiale avec entraînement à gauche avec réglage du couple
- Poids : environ 15,8 kg (statif du microscope 7,4 kg)
Modules inclus dans la livraison :
- Pieds &supports BX53MRF-S-1-3
- Tube trinoculaire U-TR30-2-2
- Oculaire WHN10X-1-8
- Oculaire WHN10X-H-1-8
- Condenseur à lumière réfléchie U-KMAS
- Source lumineuse BX3M-LEDR
- Revolver porte-objectifs U-5RE-2
- Table croisée U-SVRM Mécanique de transmission droite
- Plaque d'insertion pour table U-MSSP
- Câble de raccordement UYCP
Les objectifs peuvent être commandés séparément, ils ne sont pas compris dans la livraison.
Veuillez sélectionner parmi les accessoires pour ce modèle : Objectifs MPLFLN
La microscopie moderne en toute simplicité
Grâce à leur conception modulaire, les microscopes de la série BX3M offrent une grande polyvalence pour un large éventail d'applications dans l'industrie et la recherche sur les matériaux. Grâce à leur intégration améliorée dans le logiciel OLYMPUS Stream, les microscopes BX53M permettent un flux de travail fluide pour les applications microscopiques standard et l'imagerie numérique, de l'examen à la création de rapports.
Utilisez facilement des procédures connues :
Source lumineuse simple
La source lumineuse minimise les étapes de travail complexes qui doivent généralement être effectuées lors de l'utilisation d'un microscope. Le bouton de réglage situé à l'avant du condenseur permet de sélectionner facilement le mode de microscopie. L'utilisateur peut rapidement passer des procédures les plus courantes de la microscopie à lumière réfléchie, de la microscopie en champ clair à la microscopie en fond noir ou à la microscopie polarisée, afin de pouvoir utiliser différents types d'analyse de la manière la plus simple qui soit. De plus, la microscopie polarisée simple peut être ajustée en tournant l'analyseur.
Commandes intuitives du microscope :
Réglages simples du diaphragme de champ et du diaphragme d'ouverture
Le réglage correct du diaphragme de champ et du diaphragme d'ouverture garantit un bon contraste de l'image et une utilisation optimale de l'ouverture numérique de l'objectif. La légende guide l'utilisateur à travers les réglages corrects pour la méthode de microscopie et l'objectif utilisés.
Réglage rapide de la mise au point
L'échelle de mise au point sur le pied facilite la mise au point rapide. Les utilisateurs peuvent effectuer une mise au point approximative sans regarder l'objet à travers un oculaire, ce qui permet de gagner du temps lors de l'examen d'objets de différentes hauteurs.
Utilisation facile et ergonomique
L'ergonomie est primordiale pour tous les utilisateurs. Qu'un utilisateur utilise uniquement son microscope ou son microscope avec le logiciel d'analyse d'images OLYMPS Stream, il bénéficie dans les deux cas des commandes manuelles ergonomiques qui indiquent clairement la position du matériel. Les commandes manuelles ergonomiques permettent à l'utilisateur de se concentrer sur son échantillon et son examen.
Pour un éclairage homogène :
Gestionnaire d'intensité lumineuse
Lors de la configuration initiale, l'intensité lumineuse peut être ajustée pour correspondre à la configuration matérielle de la source lumineuse codée et/ou du revolver d'objectifs codé.
Restauration des réglages du microscope :
Matériel codé
Les fonctions codées intègrent les paramètres système du microscope BX53M dans le logiciel d'analyse d'images OLYMPUS Stream. Les procédures de microscopie, l'intensité d'éclairage et le grossissement sont automatiquement enregistrés par le logiciel avec les images correspondantes. L'utilisateur peut ainsi toujours effectuer ses contrôles avec les mêmes réglages de microscopie, ce qui améliore la fiabilité des résultats.
Température de couleur constante :
LED blanches puissantes comme source lumineuse
Le microscope BX53M fonctionne avec des sources lumineuses LED blanches puissantes pour la lumière incidente et la lumière transmise. La LED garantit une température de couleur constante, quelle que soit la luminosité. Les LED longue durée assurent un éclairage efficace et sont idéales pour les applications d'inspection dans la recherche sur les matériaux.
Système optique : Système optique UIS2 (correction infinie)
Mise au point et course : 25 mm
Mise au point fine : 100 µm par tour
Division minimale: 1 µm Avec butée supérieure et réglage du couple pour la mise au point rapide
Hauteur maximale de l'objet: Lumière incidente : 65 mm (sans entretoise), 105 mm (avec BX3M-ARMAD) Lumière incidente/transmise : 35 mm (sans entretoise), 75 mm (avec BX3M-ARMAD)
Oculaires : 10x/22
Éclairage : Lumière incidente : LED à lumière blanche, HF/DF/DIC/POL/MIX, diaphragme de champ, diaphragme d'ouverture (avec mécanisme de centrage), verrouillage HF/DF
Transmission: codée, LED à lumière blanche, diaphragme de champ HF/DF/DIC/POL/MIX, diaphragme d'ouverture (avec mécanisme de centrage), verrouillage HF/DF
Tourelle d'objectifs pour champ clair : 5 positions
Tourelle d'objectifs pour HF, DF, MIX : 6 positions
Condenseur grande distance de travail
Table (X x Y) : 76 mm × 52 mm
Objectifs non inclus.
Fonctionnel
Le BX53M prend en charge les méthodes bien connues de la microscopie conventionnelle, telles que le fond clair, le fond noir, la lumière polarisée et le contraste interférentiel différentiel. Lors du développement de nouveaux matériaux, de nombreuses difficultés de détection des défauts rencontrées avec les méthodes standard peuvent être résolues par des techniques de microscopie modernes, qui permettent des inspections plus précises et plus fiables. De nouvelles techniques d'éclairage et des options d'acquisition d'images avec le logiciel d'analyse d'images OLYMPUS Stream offrent à l'utilisateur davantage de choix pour l'évaluation de ses échantillons et la documentation des résultats.
- L'invisible devient visible
- Images nettes de l'ensemble de l'objet
- Réglage sans effort de la platine pour une image d'ensemble
- Affichage des zones sombres et claires
- Adaptable aux préférences de microscopie et d'analyse
- Conçu pour une grande variété d'échantillons
