B-510 Series
B-510 Materialwissenschaft (MET)
Die OPTIKA B-510-Serie eignet sich ideal für Messanforderungen, Qualitätskontrollanwendungen und Inspektionen in verschiedenen Bereichen, darunter Fertigungsprozesse, Lötarbeiten und Materialwissenschaften. Mit einem Sichtfeld von 22 mm sind die Materialwissenschaftsmikroskope der B-510-Serie mit einem metallurgischen Aufsatz und der hochmodernen, exklusiven X-LED8-Beleuchtungsquelle als reflektierende Beleuchtung ausgestattet; bei Verwendung dieser Beleuchtung erfolgt die Durchlichtbeleuchtung über die X-LED3-Beleuchtungsquelle. Die schräge Beleuchtung eröffnet neue Horizonte, indem sie selbst feinste Details, die mit herkömmlichen Hellfeldtechniken nur schwer zu erkennen sind, mit Reliefkontrast und hoher Klarheit sichtbar macht. Die Objektive sind IOS W-PLAN MET und NCG (ohne Deckgläser) und wurden speziell für den mikroskopischen Einsatz ohne Deckgläser entwickelt, während die Köhler-Blende den optischen Weg des Mikroskops optimiert, um einen hohen Probenkontrast und homogenes helles Licht zu erzeugen und Bildartefakte zu reduzieren. Die reflektierende Lichtmikroskopie ist das Verfahren zur Beobachtung von Proben, die selbst bei einer Dicke von wenigen Mikrometern undurchsichtig bleiben. Zu dieser Kategorie gehören Metalle, Erze, Keramiken, Polymere, Halbleiter (unbearbeitetes Silizium, Wafer und integrierte Schaltkreise), Kohle, Kunststoffe, Farben, Papier, Holz, Leder und eine Vielzahl spezifischer Materialien.
MATERIALWISSENSCHAFT / METALLOGRAPHIE
Die Auflichtmikroskopie ist das Verfahren zur Beobachtung von Proben, die selbst nach dem Schleifen auf eine Dicke von wenigen Mikrometern undurchsichtig bleiben. Die Bandbreite der Proben, die in diese Kategorie fallen, ist unglaublich groß und umfasst die meisten Metalle, Erze, Keramiken, viele Polymere, Halbleiter (unbearbeitetes Silizium, Wafer und integrierte Schaltkreise), Kohle, Kunststoffe, Farben, Papier, Holz, Leder, Glaseinschlüsse und eine Vielzahl spezifischer Materialien.
Verbesserung der wichtigsten Aspekte der Mikroskopie
BESONDERS BEEINDRUCKENDE BILDER DURCH IMPRESSIVE OPTIK
- Trinokularköpfe mit 22 mm Bildfeldzahl
- Echtes Unendlich-Optiksystem verfügbar (IOS)
- Voll zentrierbarer Kondensor für präzise Lichtsteuerung
OPTIK IN LABORQUALITÄT
- IOS-W-PLAN-Objektive, hohe numerische Aperturen
- Planachromatische Optik mit mehr als 90 % flachem Bildfeld
- Signifikante optische Korrektur, geringe Bildfeldwölbung und Verzeichnung
KONTRASTVERBESSERUNGSMETHODEN MIT SCHRÄGER BELEUCHTUNG UND BLENDEN
Die Schrägbeleuchtung, auch als einfaches Dunkelfeld bekannt, gilt als Alternative zur Dunkelfeldtechnik, mit dem Unterschied, dass anstelle spezieller Dunkelfeldobjektive die gleichen Hellfeldobjektive verwendet werden und die Probe von einem beweglichen „Vorhang” beleuchtet wird, der die Aufgabe hat, das schräge Licht zu modulieren. Auf diese Weise kommt das Licht nur aus einer anderen Perspektive und erzeugt einen Pseudo-Dunkelfeldeffekt.

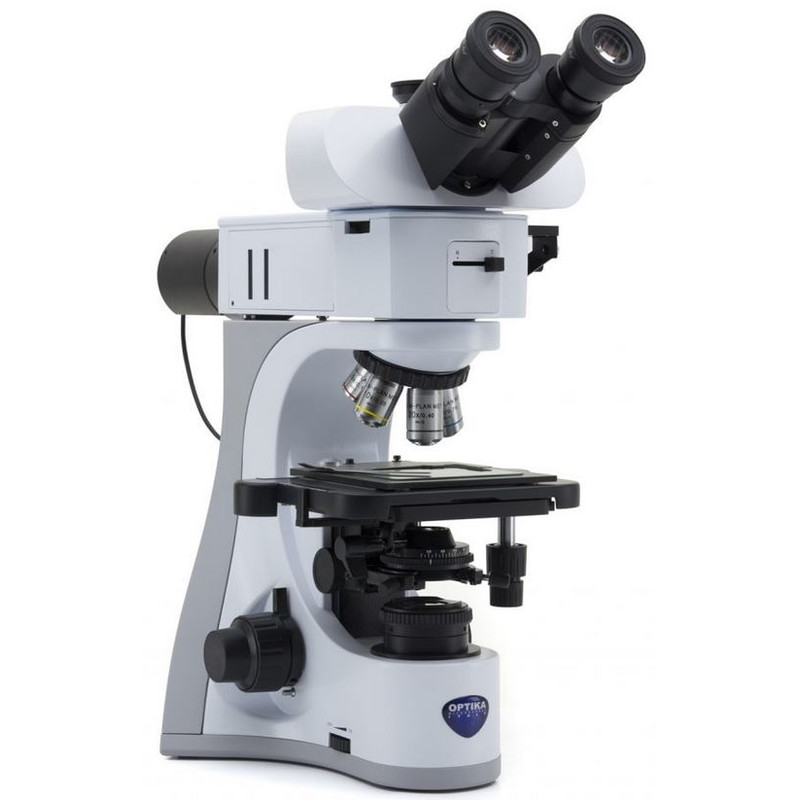

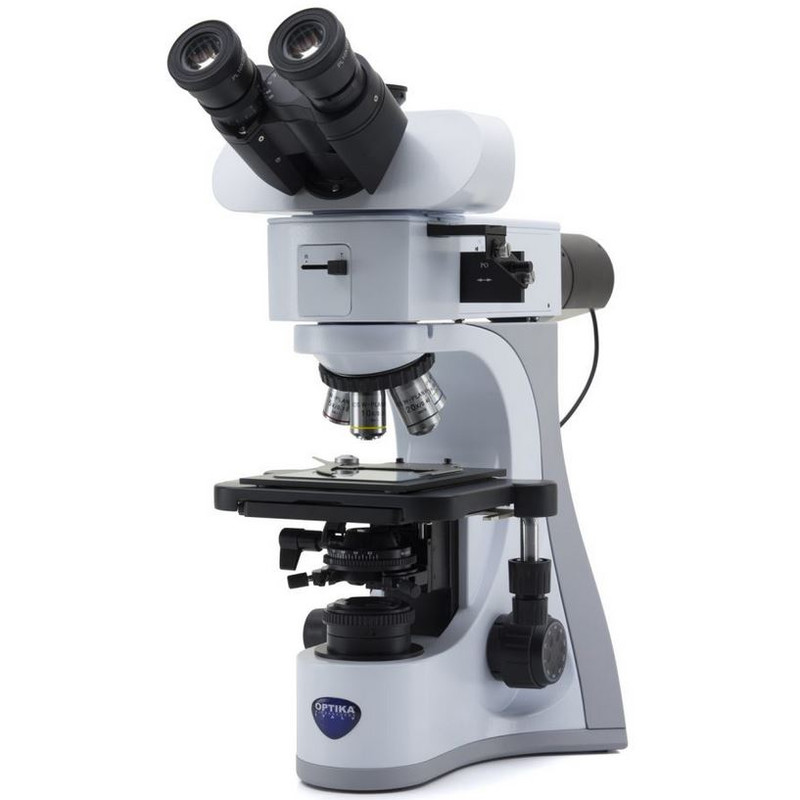

Modell: B-510METR
Hellfeld-Trinokularmikroskop mit IOS W-PLAN MET-Objektiven, stufenlos verstellbarem Tisch und metallurgischem Aufsatz, der die exklusive X-LED³ als Durchlichtbeleuchtung und X-LED8 als Auflichtbeleuchtung kombiniert. Die NCG-Objektive (ohne Deckgläser) wurden speziell für die Mikroskopie ohne Deckgläser entwickelt und eignen sich ideal für metallografische Proben und andere undurchsichtige Präparate.
Modell: B-510METR
Typologie: ROUTINEMIKROSKOP
Beschreibung: Labormikroskop für Routine- und Forschungsanwendungen. Druckgussgehäuse mit hoher Stabilität und Ergonomie für Durchlicht- und Auflichtbeobachtung.
Beobachtungsmodi
- Hellfeld
- Einfache Polarisation
- Schrägbeleuchtung (aufgefallenes Licht).
Beleuchtung :
Durchlicht:
- X-LED3
- Lichtintensität über einen Drehregler an der linken Seite des Rahmens
- LED-Leistung: 3,6 W, vergleichbar mit einer 50-W-Halogenlampe
- Farbtemperatur: 6.300 K
- LED-Lebensdauer: > 65.000 Stunden
- Köhler-Beleuchtungssystem mit Feldblende.
Einfallslicht:
- X-LED8 mit weißer LED
- Lichtintensitätsregelung über einen Drehknopf an der linken Rahmenseite
- LED-Leistung: 8 W, vergleichbar mit einer 100-W-Halogenlampe
- Farbtemperatur: 6.300 K
- LED-Lebensdauer: > 50.000 Stunden.
- Externes Netzteil: Eingang 100–240 VAC, 50–60 Hz / Ausgang 6 VDC, 2,5 A.
- Maximaler Leistungsbedarf: 13 W.
- Köhler-Beleuchtungssystem mit Feld- und Aperturblenden, zentrierbar
- Schrägbeleuchtungssystem für Reliefkontrast.
Fokussierung:
- Koaxialer Grob- und Feinfokussiermechanismus (skaliert, 0,002 mm)
- Oberer Anschlag, um den Kontakt zwischen Objektiv und Präparat zu verhindern
- Flacher Feinfokussierknopf auf der rechten Seite
- Einstellbare Spannung des Grob-Fokussierknopfes
Objekttisch:
- Doppelschicht mit mechanischem Schiebetisch
- Größe 233 x 147 mm
- X-Y-Bewegungsbereich 78 x 54 mm
- Riemenantrieb in X-Richtung.
- Nonius-Skala auf zwei Achsen, Genauigkeit 0,1 mm.
- Glasscheibe zur Probenhalterung.
Objektivrevolver:
Fünffach-Drehobjektivrevolver, kugelgelagert.
Kopf:
- Trinokularer Beobachtungskopf
- um 30° geneigt
- um 360° drehbar
- Dioptrieneinstellung am linken Okular (+- 5 Dioptrien).
- Pupillenabstand 50–75 mm
- Feste Fotoverschluss, Verhältnis 50/50.
O kulare
- Plan Extra Wide Field
- PL 10x/22
- Hoher Augenpunkt
- Objektive
- Unendlich korrigiertes optisches System IOS.
- - IOS W-PLAN MET 5x/0,12, W.D. 15,5 mm
- - IOS W-PLAN MET 10x/0,25, W.D. 10 mm
- - IOS W-PLAN MET 20x/0,40, W.D. 5,8 mm
- - IOS W-PLAN MET 50x/0,75, W.D. 0,32 mm
- Alle Objektive sind mit einer Antifungus-Behandlung versehen.
Kond ensor
- Schwenkbarer Kondensor, einschiebbar,
- N.A. 0,2/0,9,
- mit Zentriersystem.
Abmessungen
- HÖHE: 505 mm
- BREITE: 270 mm
- TIEFE: 550 mm
- GEWICHT: 12,5 kg
Mitgeliefertes Zubehör
- Polarisations- und Analysatorfilter
- Bedienungsanleitung
- Staubschutzhülle im Lieferumfang enthalten.
