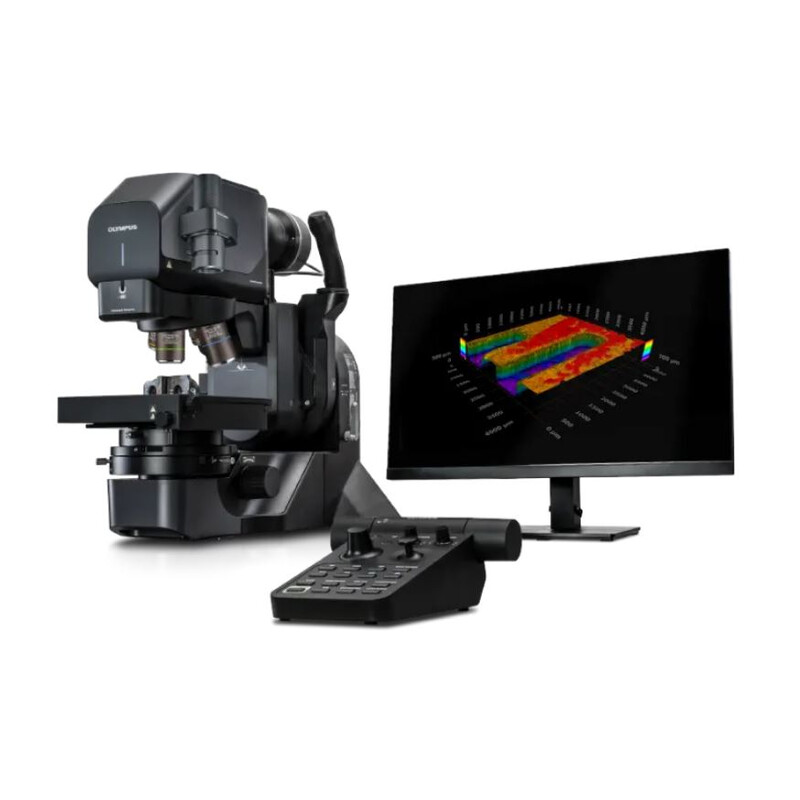

Olympus DSX2000 Digitalmikroskop mit Standard Zoom Head – Flexible Präzision für anspruchsvolle Inspektionen
Das Olympus DSX2000 mit Standard-Zoomkopf (DSX20-SZH) ist ein hochentwickeltes digitales Mikroskop, das speziell für die Anforderungen in Forschung, Qualitätssicherung und industrieller Analyse entwickelt wurde. Die Konfiguration bietet eine ausgewogene Kombination aus Flexibilität, intuitiver Bedienung und hochauflösender Bildgebung.
Dieses System basiert auf einem robusten DSX20-UF Upright Frame und ist mit einem präzisen DSX20-SZH Standard Zoom Head ausgestattet. Der optische Zoom arbeitet motorisiert mit einem Bereich von 1x bis 10x und ermöglicht nahtlose Übergänge zwischen Übersicht und Detailansicht. Zwei Objektive – DSX10-XLOB3X, DSX10-XLOB10X und DSX10-XLOB20X – bieten eine fein abgestimmte Auswahl an Vergrößerungen für unterschiedlichste Probenarten. Der DSX10-LAXL Objektivträger sorgt für schnelle und sichere Objektivwechsel.
Der integrierte motorisierte XY-Tisch (DSX20-TMTS) mit hoher Positioniergenauigkeit und 100 x 100 mm Verfahrweg ermöglicht exakte Bewegungen auch bei komplexen Inspektionsaufgaben. Eine Staubschutzhülle schützt das System bei Nichtgebrauch.
Dank der Kombination aus PRECiV™ Software und Funktionen wie automatischer Kalibrierung, Live-Autofokus und verschiedenen Beobachtungsmethoden (u. a. Brightfield, Darkfield, Polarisation, Schräglicht und Shaded Relief) wird jede Inspektion zur präzisen und reproduzierbaren Routine.
Die im Lieferumfang enthaltene Softwarelizenz (PV-DSX-2.2-EL) sowie der Remote-Installationssupport (DSX20__-D0-CINS) und die Fernunterstützung (SER-IE-1-HOUR-REMOTE-D) sichern einen schnellen Start und sorgen für maximale Systemverfügbarkeit.
Highlights dieser Konfiguration:
- Hochauflösende CMOS-Kamera mit bis zu 8192 × 6000 Pixel Auflösung (4K/Ultra-Modus)
- Ergonomisches Design mit einfacher Benutzerführung
- Zahlreiche Beobachtungsmethoden für verschiedenste Materialien und Oberflächen
- Schneller Objektivwechsel über Slide-Nosepiece mit bis zu 2 gleichzeitig montierten Objektiven
- Langlebige LED-Beleuchtung (60.000 Std. Lebensdauer)
- Flexibel erweiterbar mit zahlreichen Olympus-Zubehörteilen
Diese Konfiguration eignet sich besonders für Anwender, die ein leistungsstarkes, aber zugleich intuitiv bedienbares Mikroskopsystem suchen – von der Wareneingangskontrolle bis zur materialwissenschaftlichen Forschung.
Für weitere Konfigurationen kontaktieren Sie bitte unseren Service.
Technische Daten – DSX2000 Entry (Standard Zoom Head)
Mikroskoprahmen
- Modell: DSX20-UF (Upright Frame)
- Z-Hub (manuell): 50 mm
- Tilt-Funktion: Nicht verfügbar bei diesem Modell (auf Anfrage konfigurierbar)
- Max. Probenhöhe: bis 115 mm mit XLOB-Objektiven
- Tragfähigkeit Bühne: 5 kg
Zoomkopf
- Modell: DSX20-SZH (Standard Zoom Head)
- Optisches System: Telezentrisch
- Zoombereich: 1x–10x (motorisiert)
- Objektivwechsler: Manuelles Slide-System für 2 Objektive
Unterstützte Beobachtungsmethoden:
- Hellfeld / Brightfield (HF/BF)
- Dunkelfeld / Darkfield (DF) (verfügbar)
- Oblique (OBQ)
- MIX (BF+DF) (verfügbar)
- Polarisation (PO)
- Shaded Relief (SR)
- DIC nicht verfügbar bei SZH-Modell (auf Anfrage verfügbar mit anderer Konfiguration)
Objektive
DSX10-XLOB3X
- Vergrößerung: ca. 43.8–438.4x
- Arbeitsabstand: 30.0 mm
- NA: 0.09
- Sichtfeld: 866 × 634 μm
DSX10-XLOB10X
- Vergrößerung: ca. 146.1–1,461x
- Arbeitsabstand: 30.0 mm
- NA: 0.30
- Sichtfeld: 260 × 190 μm
DSX10-XLOB20X
- Vergrößerung: ca. 292.3–2,923x
- Arbeitsabstand: 20.0 mm
- NA: 0.40
- Sichtfeld: 130 × 95 μm
Objektivträger
Modell: DSX10-LAXL – Objektivadapter für XLOB-Objektive (Paar)
Beleuchtung
Lichtquelle: Hochleistungs-LED, weiß
Lebensdauer: 60.000 Stunden (Designwert)
Lichtsteuerung: Softwaregesteuert
Kamera
Sensor: 1.1” CMOS, 12.37 MP, Global Shutter
Kühlung: Peltier
Bildmodi:
Full HD: 1920 × 1080 (16:9)
4K: 3840 × 2160
Super High: bis 4096 × 3000
Ultra (Pixel Shift): bis 8192 × 6000 (nicht bei SZH)
Motorisierte Bühne
Modell: DSX20-TMTS
Typ: Motorisierte XY-Bühne mit Transmissionseinheit
Verfahrweg: 100 × 100 mm
Auflösung: hochpräzise für mikroskopische Anwendungen
Mit integriertem Durchlicht für PO, BF, OBQ, DF (optional)
Software & Zubehör
Softwarelizenz: PRECiV Mikroskop-Steuerungssoftware speziell für das DSX1000 Digitalmikroskop
Anschlusskabel: UYCP
Installation: DSX20__-D0-CINS (Installationspaket)
Support: SER-IE-1-HOUR-REMOTE-D (Remote-Support-Stunde)
Staubschutz: im Lieferumfang
Die Kombination aus hochmoderner Optik, der intuitiven PRECiV™ Software, einer leistungsstarken Workstation (HP Z2 G9) und einem 27” Full-HD-Monitor bildet eine durchgängige Lösung – von der Probe bis zum Bericht.
